РК-А-108

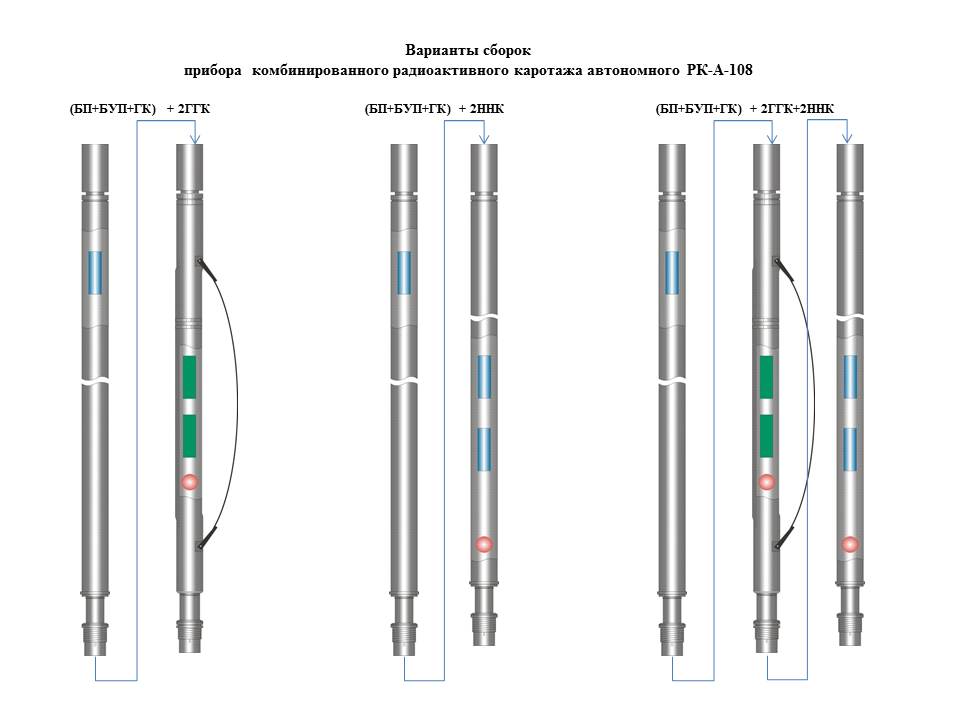

Прибор комбинированный радиоактивного каротажа автономный РК-А-108 состоит из единого модуля памяти и питания и двух подключаемых зондовых модулей (модуля плотностного гамма-гамма-каротажа и модуля нейтрон-нейтронного каротажа), имеющих транзитную гальваническую связь между собой. Модуль памяти и питания выпускается в двух модификациях с каналом интегрального гамма-каротажа (ГК) и без него.

Шифр прибора для заказа: РК-А-108-Тmax/Pmax



МОДУЛЬ ПАМЯТИ И ПИТАНИЯ С КАНАЛОМ ИНТЕГРАЛЬНОГО ГАММА-КАРОТАЖА (БП+БУП+ГК)

Шифр модуля для заказа: (БП+БУП+ГК)-А-90-Тmax/Pmax

Предназначен для обеспечения питания подключаемых зондовых модулей, записи, регистрируемых ими параметров в энергонезависимую память и проведения ГИС без использования каротажного кабеля методом гамма каротажа естественной активности горных пород (ГК).

Применяется для исследования сильно пологих и горизонтальных участков ствола нефтяных и газовых скважин, заполненных промывочной жидкостью на нефтяной или водной основе с содержанием NaCl до 300 г/л.

Решаемые задачи:
 прибор обеспечивает измерение мощности экспозиционной дозы (МЭД) естественного гамма-излучения или эквивалентной массовой доли урана (ЭМДУ) пластов вскрытых скважиной.

Информация, получаемая от прибора, используется для литологического расчленения разреза скважины, оценки естественной гамма-активности горных пород и др.

Детекторы гамма излучения – кристалл CsI(Na) или NaI(Tl) 37.5х172 мм

 Измеряемые параметры Диапазон Погрешность
МЭД естественного гамма-излучения горных пород 0÷250 мкР/ч ±15 %
Чувствительность канала ГК при использовании кристалла:
- CsI(Na);
- NaI(Tl).

не менее  900 имп/мин на 1 мкР/час
не менее 750 имп/мин на 1 мкР/час
Вертикальное разрешение ГК, см 80
Глубинность исследований ГК, см 40



 Общие технические данные
Длина, мм 2500 не более
Максимальный диаметр, мм 90 не более
Общая масса, кг 80
Питание, автономное, В 12
Максимальная рабочая температура, °С 120
Максимальное рабочее давление, МПа 80
Диаметр исследуемых скважин, мм от 120 до 350
Скорость каротажа,м/ч 800
Время работы в автономном режиме, часов в
режиме записи
10 не менее
Частота записи, опрос в секунду 2
Размещение на буровом инструменте



МОДУЛЬ ПЛОТНОСТНОГО ГАММА-ГАММА-КАРОТАЖА (2ГГК-А-108)

Шифр модуля для заказа: 2ГГК-А-108-Тmax/Pmax

Предназначен для проведения ГИС без использования каротажного кабеля методом компенсированного плотностного гамма-гамма-каротажа.

Применяется для исследования сильно пологих и горизонтальных участков ствола нефтяных и газовых скважин, заполненных промывочной жидкостью на нефтяной и водной основе.

Решаемые задачи:
 информация, получаемая от прибора, используется для литологического расчленения разреза скважины, количественного определения плотности и пористости пластов.

Прибор рассчитан на работу с источником гамма-излучения цезий-137 активностью от 1х1010 до 3х1010 Бк.

Детекторы гамма-излучения – сцинтилляционные счетчики NaI(Tl) 25х60 мм; 25х40 мм

 Измеряемые параметры Объёмная плотность горных пород
Диапазон измерения 1.7х103 до 3.0х103 кг/м3
Предел допускаемой основной относительной погрешности измерений от 1.7х103 до 2.0х03 кг/м3    ±2 %
от 2.0х103 до 3.0х103 кг/м3    ±1.2 %
Чувствительность зондов канала 2ГГК на блоке алюминия:
- короткий зонд;
- длинный зонд.

не менее 40000 имп/мин
не менее 20000 имп/мин
Глубинность исследований ГК, см 40



 Общие технические данные
Длина, мм 2100 не более
Максимальный диаметр, мм 108 не более
Общая масса, кг 90
Питание, автономное, В 12
Максимальная рабочая температура, °С 90/120
Максимальное рабочее давление, МПа 80
Диаметр исследуемых скважин, мм от 133 до 350
Скорость каротажа,м/ч 400
Время работы в автономном режиме, часов в
режиме записи
10 не менее
Частота записи, опрос в секунду 2



МОДУЛЬ НЕЙТРОН-НЕЙТРОННОГО КАРОТАЖА 2ННК-А-90

Шифр модуля для заказа: 2ННК-А-90-Тmax/Pmax

Предназначен для проведения ГИС без использования каротажного кабеля методом компенсированного нейтрон-нейтронного каротажа по тепловым нейтронам (2ННК).

Применяется для исследования сильно пологих и горизонтальных участков ствола нефтяных и газовых скважин, заполненных промывочной жидкостью на нефтяной  и водной основе  с содержанием NaCl до 300 г/л.

Решаемые задачи:
 прибор обеспечивает измерение водонасыщенной пористости (объемного влагосодержания) КП пластов, вскрытых скважиной.

Информация, получаемая от прибора, используется для литологического расчленения разреза скважины, количественного определения пористости пластов и др.

Прибор рассчитан на работу с плутоний-бериллиевым источником нейтронов  типа ИБН-8-5 с потоком нейтронов от 5х106  до  2х107  с-1

Детекторы нейтронов – гелиевые счетчики типа СНМ.

 Измеряемые параметры Диапазон Погрешность
Диапазон измерения пористости 0÷40 % 4.2+2.3(40/ КП-1) %
Чувствительность в воде зондов 2ННК:
- малый зонд;
- большой зонд.

не менее 50000 имп/мин
не менее 700 имп/минс



 Общие технические данные
Длина, мм 1900 не более
Максимальный диаметр, мм 90 не более
Общая масса, кг 80
Питание, автономное, В 12
Максимальная рабочая температура, °С 90 (120)
Максимальное рабочее давление, МПа 80
Диаметр исследуемых скважин, мм от 120 до 350
Скорость каротажа,м/ч 800
Время работы в автономном режиме, часов в
режиме записи
10 не менее
Частота записи, опрос в секунду 2
