Программно-аппаратный комплекс наземного оборудования серии «КАСКАД»

НАЗЕМНЫЕ КАРОТАЖНЫЕ РЕГИСТРАТОРЫ «КАСКАД»

Разработаны для реализации компьютеризованной технологии ГИС в нефтяных и газовых скважинах, начиная от проведения метрологических работ и заканчивая обработкой каротажных материалов с целью получения оперативных заключений.

Регистраторы «КАСКАД» представляют собой программно-управляемый аппаратный комплекс со встроенными источниками питания скважинных приборов и позволяют автоматизировать процесс измерений, повысить достоверность получаемой информации и сократить время производства работ. Связь со скважинными приборами осуществляется через трехжильный бронированный кабель длиной до 7 км, которым оснащен каротажный подъемник. Результаты измерений предоставляются Заказчику в виде файлов международных LIS и LAS форматов и твердых копий каротажных диаграмм в стандарте API.

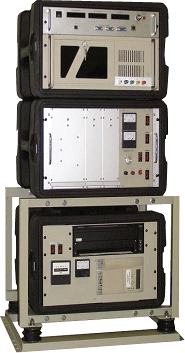

РЕГИСТРАТОР «КАСКАД-1»

Базовый вариант наземного регистрирующего комплекса, обеспечивает выполнение ГИС с любыми типами скважинных приборов, реализующих методы - гамма-каро­таж, гамма-гамма каротаж,  нейтронный каротаж, электрические и индукционные методы исследований, термометрию, инклинометрию, профилеметрию, локацию муфт и перфорационных отверстий, проведение методов контроля качества цементирования и технического состояния обсадной колонны как акустическими, так и радиоактивными методами, определение места прихвата бурильного инструмента и т.д.

Вариант исполнения с креплением в лабораторном отсеке каротажной станции смонтирован в трех блоках с пылевлагозащищающими передней и задней крышками.





Габариты, мм: 580×620×1020

Комплектность:

  • NoteBook с ПО;
  • пульт контроля каротажа;
  • блок сбора информации;
  • блок фильтров и коммутации;
  • два программно-управляемых источника постоянного тока;
  • программно-управляемый источник переменного тока (50-400Гц);
  • источник питания для управления приводами;
  • термопринтер Printrex;
  • источник бесперебойного питания On-Line;
  • развязывающий трансформатор;
  • модуль проверки геофизического кабеля.



РЕГИСТРАТОР «КАСКАД-2»

Вариант регистратора предназначен для работы с парком аппаратуры производства ООО «Нефтегазгеофизика», а также с приборами для контроля технического состояния скважин и промыслово-геофизических исследований сторонних производителей. Регистратор смонтирован в двух блоках с пылевлагозащищающими передней и задней крышками. Небольшие габариты и вес блоков позволяют оперативно перевезти их к месту проводимых работ любым наземным или воздушным транспортом.





Габариты, мм: 580×620×680

Комплектность:

  • NoteBook с ПО;
  • пульт контроля каротажа;
  • блок сбора информации;
  • блок фильтров и коммутации-2;
  • программно-управляемый источник постоянного тока;
  • источник питания переменного напряжения 50Гц 220В с функциями измерения тока и напряжения и защиты по току;
  • термопринтер Printrex;
  • источник бесперебойного питания On-Line;
  • развязывающий трансформатор;
  • модуль проверки геофизического кабеля.



*РЕГИСТРАТОР «КАСКАД-3»

Специализированный вариант наземного комплекса «КАСКАД»   предназначен   для   обслуживания   парка   аппаратуры   производства ООО «Нефтегазгеофизика» и может использоваться как рабочее место ремонтника-метролога. Исполнение в стандартной геофизической стойке с высотой блока 2 U (88 мм).





Габариты, мм: 580×420×160

Комплектность:

  • NoteBook с ПО;
  • пульт контроля каротажа;
  • блок сбора информации;
  • программно-управляемый источник питания переменного напряжения 50Гц 220В с функцией  защиты по току, измерения тока и напряжения;
  • модуль проверки геофизического кабеля.

*Возможна поставка блока с системой электропитания, гальванической развязкой и термопринтером

РЕГИСТРАТОР «КАСКАД-2Т»

Модернизированный вариант регистратора КАСКАД-2 предназначен для работы с парком аппаратуры производства ООО «Нефтегазгеофизика», скважинными приборами изготовленными сторонними производителями, а также с приборами предназначенными для контроля технического состояния скважин. В отличие от варианта КАСКАД-2 регистратор оснащен программно-управляемыми источниками постоянного и переменного (50-400Гц) тока, что значительно расширяет его возможности.

Регистратор смонтирован в двух блоках с пылевлагозащищающими передней и задней крышками. Небольшие габариты и вес блоков позволяют оперативно перевезти их к месту проводимых работ любым наземным или воздушным транспортом.





Габариты, мм: 580×620×680

Комплектность:

  • NoteBook с ПО;
  • пульт контроля каротажа;
  • блок сбора информации;
  • блок фильтров и коммутации-2;
  • программно-управляемый источник постоянного тока;
  • программно-управляемый источник переменного тока 50-400 Гц;
  • термопринтер Printrex;
  • источник бесперебойного питания On-Line;
  • развязывающий трансформатор;
  • модуль проверки геофизического кабеля.



Регистратор «КАСКАД» состоит из следующих функциональных блоков:

  • регистрирующего и управляющего комплекса;
  • системы электропитания с гальванической развязкой;
  • системы измерения глубины;
  • вспомогательной аппаратуры и оборудования.



БЛОК НАЗЕМНЫЙ  «КАСКАД-60»

Предназначен для работы со скважинными модулями кабельно-автономной серии, имеющих общую сеть питания, унифицированную телеметрическую линию связи и стыковочные узлы. Используется в качестве рабочего места метролога и ремонтника модулей кабельно-автономной серии. Блок наземный работает совместно с персональным компьютером (ПК) по интерфейсу USB, позволяет проводить калибровку, проверять работоспособность модулей и их отдельных узлов.



Габариты, мм: 320×260×160

Комплектность:

  • блок сбора информации;
  • источник питания переменного напряжения 50Гц 220В;
  • источник питания постоянного тока и напряжения 48В 2А.

ПУЛЬТ «КАСКАД-РМ»

Предназначен для ремонтных и метрологических работ с комплексом скважинных приборов серии «КАСКАД», одножильными скважинными приборами**. Контроль потребления тока скважинным прибором выполняется при помощи встроенного миллиамперметра с возможностью переключения диапазона измерения. Предусмотрена возможность имитации глубины.



Габариты, мм: 420×270×65

Комплектность:

  • блок сбора информации;
  • источник питания переменного напряжения 50Гц 220В.

**Имеется режим работы со скважинными приборами, питающимися постоянным током. В этом случае необходим внешний источник постоянного тока. Подача питания на скважинные приборы осуществляется вручную при помощи выключателей



ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ К РЕГИСТРАТОРУ «КАСКАД»

Термопринтер PRINTREX  предназначен для документирования результатов геофизических исследований на бумажном носителе.
Эквивалент кабеля
Переговорное устройство на два абонента с кабелем
Табло дополнительное с кабелем (индикация параметров скорости, глубины, натяжения)
Датчик глубины и магнитных меток с кабелем
Соединитель «Прибор-регистратор» предназначен для соединения приборов с каротажным регистратором при проверке, настройке, ремонте
Соединитель «Прибор-прибор» предназначен для соединения приборов между собой при проверке, настройке, ремонте

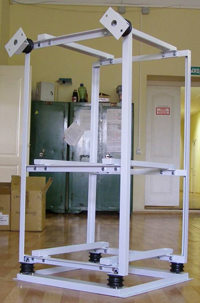

Стеллаж для крепления блоков регистратора.

Стеллаж надежно закрепляется в лабораторном отсеке к стене и полу через амортизационные узлы. При необходимости блоки можно оперативно снять со стеллажа и перевезти к месту проводимых работ любым наземным или воздушным транспортом.

Присоединительные размеры стеллажа 670х670мм, высота зависит от варианта исполнения регистратора

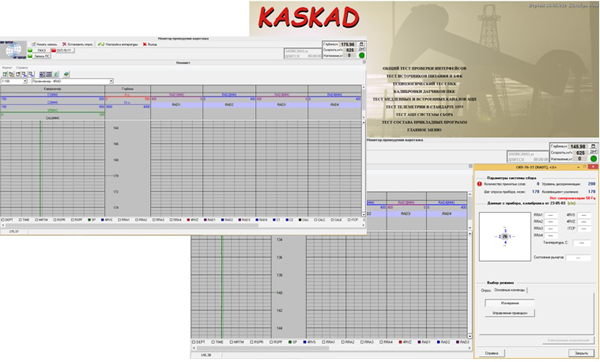

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «КАСКАД»

Прикладное программное обеспечение (ППО) предназначено для поддержки полного технологического цикла проведения геофизических исследований скважин (ГИС) и обеспечивает:

  • тестирование регистратора и скважинных приборов;
  • выполнение базовых калибровок приборов с записью калибровочных данных на жесткий диск в соответствующие файлы базовых калибровок;
  • необходимые режимы питания и настройки приборов при проведении ГИС;
  • проведение полевых калибровок приборов;
  • проведение каротажных исследований с записью результатов измерений на жесткий диск;
  • первичное редактирование данных каротажа с корректировкой глубины по магнитным меткам и совмещением точек записи по глубине;
  • выдачу первичных материалов каротажа на твердую копию;
  • просмотр и редактирование материалов каротажа;
  • первичную обработку каротажных данных с вводом поправок за геолого-технические условия проведения измерений;
  • контроль качества каротажных данных по интервалам перекрытия;
  • контроль качества каротажа с использованием техники построения кроссплотов;
  • выдачу результатов обработки на твердую копию.



КОМПЛЕКС ПРОГРАММ ПЕРВИЧНОЙ ОБРАБОТКИ ДАННЫХ ДЛЯ ПРИБОРОВ СЕРИИ «КАСКАД» LogPWin

LogPWin – комплекс программ первичной обработки данных каротажа.

Пакет программ предназначен для проведения первичной обработки данных радиоактивного, акустического, электрического и электромагнитного каротажей и обеспечивает выполнение следующих функций:

  • редактирование, импорт и экспорт  каротажных данных в формате LIS, LAS, ARMG, GEO-ACU и др.;
  • расчет исправленных за влияние скважинных условий проведения измерений геофизических параметров радиоактивного каротажа: пористости по данным нейтронного каротажа по тепловым и надтепловым нейтронам в открытом и закрытом стволе скважины;
  • естественной гамма-активности породы по данным интегрального гамма-каротажа в открытом и закрытом стволе скважины; массового содержания урана, тория и калия в породе по данным спектрометрического гамма-каротажа в открытом и закрытом стволе скважины;
  • плотности породы по данным плотностного гамма-гамма каротажа в открытом стволе скважины; плотности и индекса фотоэлектрического поглощения породы по данным литоплотностного гамма-гамма каротажа в открытом стволе скважины; времени жизни, сечения захвата тепловых нейтронов и других параметров по данным импульсного нейтрон-нейтронного и нейтронного-гамма каротажа в породе и других видов каротажа, контроль качества измерений;
  • обработку данных акустического каротажа, основанную на выделении в волновых картинах, записанных в открытом стволе скважины, пакетов головных волн; продольной, поперечной и волны Стоунли и вычислении их интервальных времён, коэффициентов затухания для расчёта коэффициента пористости, модулей упругости, коэффициента сдвиговой анизотропии и других физико-механических характеристик пород; обработку данных, записанных в обсаженных скважинах, с целью оценки качества цементирования затрубного пространства, и выдачи заключения о качестве цементирования;
  • обработку данных акустического каротажа на отраженных волнах с целью определения внутреннего сечения скважины в открытом стволе, и внутреннего сечения скважины, толщины и пространственного распределения цементного камня по данным в закрытом стволе;
  • расчет кажущихся сопротивлений зондов электрического каротажа (БКЗ, БК, ПЗ, МБК, МК), расчёт кажущихся проводимостей и кажущихся сопротивлений зондов электромагнитного каротажа (4ИК, 5ИК, ВИКИЗ, ВЭМКЗ);
  • введение поправок в кривые кажущихся сопротивлений за влияние скважины в зонды ЭК и ЭМК;
  • введение поправок за влияние глинистой корки в зонды МБК и МК;
  • построение кривых профилирования синтетических зондов для аппаратуры 4ИК и 5ИК;
  • оценка электрических параметров разреза (сопротивление неизменной части пласта, сопротивление зоны проникновения и глубина зоны проникновения) по данным приборов 5ИК, 4ИК, БК-7/9.

Свидетельство Роспатента об официальной регистрации программы для ЭВМ  №2005612569



Комплекс модульных скважинных приборов серии «КАСКАД»





Приборы сторонних организаций, подключенных к регистратору "КАСКАД-1"
ОАО НПФ "Геофизика" РФ Республикака Башкортостан, г. Уфа
ТОО "ЛУЧ" г. НОВОСИБИРСК
ЗАО "Энергонефтемаш", г. ОМСК
ЗАО"Геофизмаш" г. САРАТОВ
ОАО "ГЕОТРОН" г. Тюмень
ОАО НПП "ВНИИГИС" г. Октябрьский
ОАО "Геофизприбор" г. Киев
ОАО ТОЭЗГП, г. Тюмень
НПФ "Центргазгеофизика"
"НИИД-50" г.Уфа
