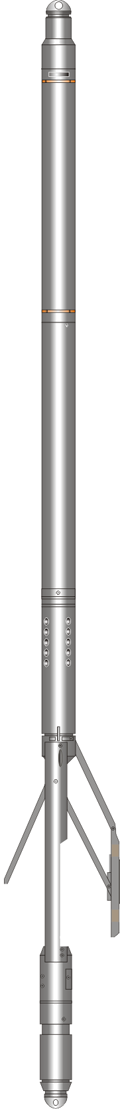

Прибор микрометодов и бокового микрокаротажа МК-БМК

МК-БМК

Шифр прибора для заказа: МК+БМК-К-90-Tmax/Pmax

Предназначен для проведения геофизических исследований нефтяных и газовых скважин методами микрокаротажа (МК) и бокового микрокаротажа (БМК) с одновременным измерением диаметра раскрытия рычагов прижимного устройства.

Применяется в открытом стволе нефтегазовых скважин, заполненных водной промывочной жидкостью.

Решаемые задачи:
выделение коллекторов в разрезе нефтегазовых скважин;
оценка удельного электрического сопротивления прискважинной зоны пластов.

Измерительные зонды МК и БМК размещены на двух башмаках, прижимаемых к стенке скважины управляемой рычажной системой. На башмаке МК расположены градиент-микрозонд А0.025М0.25N и потенциал-микрозонд А0.05М. Измерительный зонд БМК трехэлектродный. Фокусировка тока зонда БМК осуществляется автоматическим регулированием потенциалов электродов зонда.



 Измеряемые параметры Диапазон Погрешность
Кажущееся сопротивления градиент- и
потенциал-микрозондов (ρк)
от 0.1 до 50 Ом·м ±(5+7.5/ρк)%
Кажущееся сопротивление зонда БМК ρк от 0.5 до 800 Ом·м
при отношении ρкс
не более 1500
±(5+40/ρк)%
Диаметр скважины 110÷400 мм ±(2.5+1000/dс)%

 Общие технические данные
Общая длина прибора, мм 4700 не более
Диаметр прибора, мм 90 не более
Общая масса прибора, кг 130 не более
Управление приводом многократное,
по команде с поверхности

Время раскрытия (закрытия) рычагов, мин 3 не более
Диаметр скважины, мм от 110 до 350
Скорость каротажа, м/ч до 1000
Комбинируемость концевой
Положение в скважине прижимается
