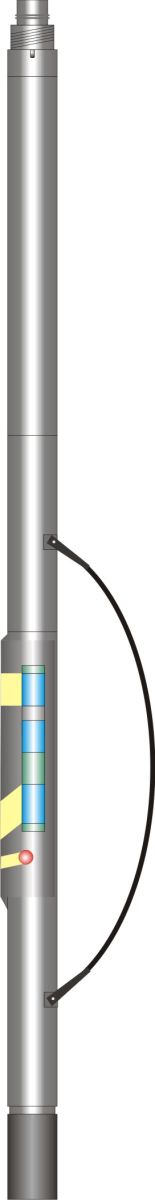

Прибор плотностного гамма-гамма каротажа 2ГГКП

2ГГКП

Шифр прибора для заказа: 2ГГКП-К-76-Tmax/Pmax, 2ГГКП-Т-76-Tmax/Pmax

Предназначен для измерения объемной плотности горных пород.

Применяется для исследования открытого ствола нефтяных и газовых скважин, заполненных любой промывочной жидкостью (в том числе, с добавками барита, гематита.

Решаемые задачи:
корреляция разрезов скважин и литологических изменений;
детальное литологическое расчленение;
стратиграфические исследования;
определение/уточнение фильтрационно-емкостных свойств;
определение/уточнение минерального состава пород.

Зондовая установка содержит камеру для размещения ампульного источника гамма-квантов 137Cs  (активностью от 6.65·109 до 1.28·1010 Бк) и два сцинтилляционных детектора гамма-квантов с ФЭУ с направленной диаграммой чувствительности.

 Измеряемые параметры Диапазон измерений Погрешность
Объемная плотность горных пород 1.7÷3.0 г/см³ ±1.5 % в диапазоне
1.7÷2.0 г/см³
±1.2 % в диапазоне
2.0÷3.0 г/см³

 Общие технические данные
Общая длина прибора, мм 3350 не более
Диаметр прибора, мм 76 не более
Максимальный диаметр прибора, мм 84 не более
Общая масса прибора, кг 75 не более
Управление приводом многократное,
по команде
с поверхности

Время раскрытия
(закрытия) рычагов, мин
2 не более
Диаметр скважины, мм от 100 до 350
Скорость каротажа:
в терригенном разрезе, м/ч
в карбонатном разрезе, м/ч

до 400
до 300

Комбинируемость концевой или транзитный
Положение в скважине прижат
