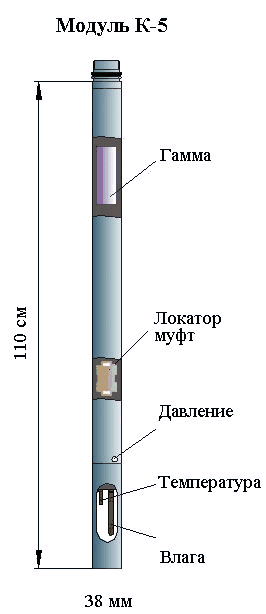

Комплексный модуль К-5
Модуль предназначен для измерения давления, температуры, влагосодержания, уровня гамма-излучения, локации муфт колонны и перфорации. В модуле установлен прецизионный платиновый датчик температуры, обеспечивающий получение высоких и стабильных метрологических характеристик канала температуры без градуировки.
Диаметр модуля 38 мм, длина 1100 мм, вес 5 кг.
Напряжение питания +45 В, ток не более 75 мА.
Максимальная рабочая температура 125 или 150 оС.
Максимальное рабочее давление 60 или 100 МПа.
Модуль имеет одну транзитную жилу.
| Параметр | Диапазон измерения | Отн. приведённая погрешность, % | Разрешающая способность |
|---|---|---|---|
| Давление |
0,1 - 60 МПа 0,1 - 100 МПа |
0,5 0,5 |
0,001 МПа 0,002 МПа |
| Температура | 0 - 125 оС 0 - 150 оС |
0,5 0,5 |
0,002оС, t <1 c 0,0025оС, t <1,2 c |
| Уровень гамма-излучения | 1 до 1000 мкР/ч | ||
| Влагосодержание | 0 - 100 % | ||
| Локация муфт |
Увеличение уровня сигнала при прохождении муфты не менее, чем в пять раз. |
||
