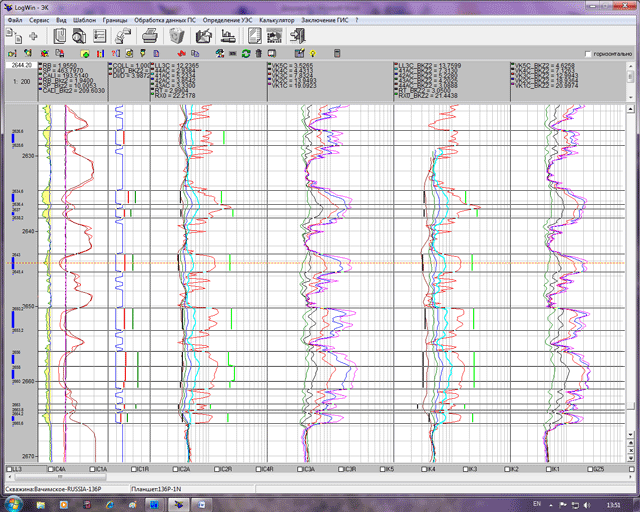

Программный комплекс для обработки данных ЭК и ЭМК LogWin-ЭК

Комплекс предназначен для обработки в поточечном и попластовом режимах результатов измерений зондами ЭК и ЭМК, кривой ПC, просмотра каротажных диаграмм, их увязки, выделения пластов в ручном и автоматическом режимах. Количественно обрабатываются диаграммы всех зондов ЭК и ЭМК аппаратуры ООО «Нефтегазгеофизика» и большинство диаграмм зондов ЭК и ЭМК отечественного производства (всего 204 зонда). Входные данные – диаграммы ЭК и ЭМК, записанные в LIS- и LАS-формате. Предусмотрена выдача оперативного заключения по данным ГИС (выдача таблицы результатов обработки с использованием программы-калькулятора).

Поточечная обработка  включает в себя введение в показания зондов поправок за скважину (ИК, БК, БКЗ, ВИКИЗ), скин-эффект (ИК), построение синтетических зондов ИК, оценку сопротивления разреза (ρп, ρпз, D/d), а также обработку ПС, предусматривающую расчет кривой αПС с учетом дрейфа линии глин, расчет УЭС пластовых вод, расчет кривой ПС по кривой дифференциального ПС.

Синтетические зонды для многозондовой аппаратуры ИК (5ИК, ИКЗ-2, ИКЗ-2/40, 4ИК-45, 4ИК-60) имеют два семейства: с вертикальным разрешением 2 и 4 фута. Для аппаратуры 5ИК каждое семейство содержит 5 синтетических зондов с радиальными глубинностями 10, 20, 35, 60, 90 дюймов, не зависящими от вертикального разрешения зондов. Дифференциальные вертикальные характеристики зондов каждого из этих семейств практически совпадают, симметричны и не зависят от радиальной глубинности.

Попластовая обработка  включает  в  себя оценку качества результатов измерений (выявление систематических погрешностей  измерений) и попластовое определение УЭС пород с учетом влияния зоны проникновения и вмещающих пород, обработку кривой ПС в пачке пластов (приведение диаграммы ПС к условиям пластов большой мощности).

Оценка качества кривых – выявление систематических погрешностей измерений зондами БКЗ, БК, ИК, ВИКИЗ с уточнением УЭС ПЖ. Искомыми параметрами, определяемыми по результатам измерений в опорных пластах, выделенных в разрезе, являются электрические параметры опорных пластов, УЭС ПЖ, а также сдвиги нулевых линий записи и искажения масштабов записей зондов.

Попластовое определение электрических параметров одиночных пластов с учетом влияния зоны проникновения и вмещающих пород проводится с использованием  интерпретационной модели одиночного пласта в однородных вмещающих породах. Искомыми параметрами являются УЭС пласта и зоны проникновения и относительный диаметр зоны проникновения. Возможна работа в пакетном режиме (обработка в автоматическом режиме предварительно выделенных пластов).

Попластовая обработка ПС заключается в поиске статических потенциалов пластов (суммы скачков потенциалов на границах пласта, скважины, зоны проникновения), минимизирующих невязку зарегистрированной и расчетной диаграмм ПС в модели электрически неоднородной пачки, включающей непроницаемые пласты и пласты с зоной проникновения (до 30 пластов).  Полученный набор статических потенциалов пластов представляется в виде ступенчатой кривой (кривой ПС, приведенной к условиям пластов большой мощности в составе рассматриваемой пачки пластов).

Для работы с петрофизическими зависимостями, зависимостями типа «керн-ГИС» и т.д. имеется калькулятор. Преобразование диаграмм по формулам, вводимым в режиме калькулятора, производится в каждой точке заданного интервала глубин. Формулы, определяющие преобразование, могут вводиться непосредственно интерпретатором или считываться из ранее записанного файла

Свидетельство Роспатента об официальной регистрации программы для ЭВМ № 2005610807.
