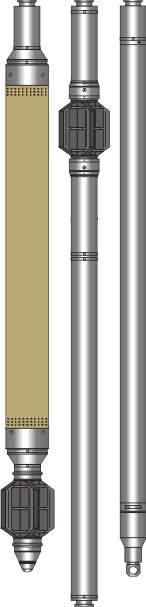

Прибор ядерно-магнитного томографического каротажа ЯМТК

Предназначен для определения структуры порового пространства, фильтрационно – емкостных свойств, состава и свойств флюидов на основе измерения и обработки кривой релаксации (Т2) флюидов, заполняющих поровое пространство.

Применяется:

1. Изучение структуры порового пространства осадочных, магматических, метаморфических пород  и на этой основе определение фильтрационно-емкостных свойств пород, в том числе:

 при выполнении спускоподъемных операций на кабеле:
    - в открытых стволах вертикальных и слабонаклонных (до 30°) скважин;
 при выполнении спускоподъемных операций на бурильных трубах.


Возможно применение в закрытых стволах скважин специальной конструкции со стеклопластиковыми хвостовиками. Промывочная жидкость – непроводящая (РНО, ИБР) и проводящая (с УЭС более 0.04 Ом·м) без добавок утяжелителей на основе магнитных минералов (гематит и др.). Тип используемого кабеля – трехжильный. Типы используемых источников поля:

 постоянный магнит с рабочим диапазоном температур от минус 50 до плюс 150°С;
 постоянное магнитное поле напряжённостью 140-165 Гс;
 радиочастотное поле частотой 600÷700 кГц напряжённостью 1.2 Гс.

Формула зонда - дипольный градиентный зонд.



Решаемые задачи:

1. Изучение структуры порового пространства осадочных, магматических, метаморфических пород  и на этой основе определение фильтрационно-емкостных свойств пород, в том числе:
 коэффициент общей пористости, независимый от литологии пород;
 коэффициент эффективной пористости (в карбонатах дополнительно – с выделением доли каверновой пористости);
 коэффициент остаточной водонасыщенности и выделение долей капиллярно-связанной воды и воды глин;
 коэффициент проницаемости.
2. Выделение наличия, состава и свойств остаточных углеводородов в эффективных породах.

Измеряемые параметры ЯМТК- 150(110)- 120/100 ЯМТК- 150(120)- 120/80 ЯМТК- 150(120)- 150/120 ЯМТК-П ЯМТК-А ЯМР релак-сометр
Тип прибора центри-руемый центри-руемый центри-руемый прижим-ной кабельно-авто-номный -
Максимальная температура, ºС 120 120 150 120 110 -
Максимальное давление, МПа 100 80 120 80 80 -
Длина прибора, м- 7.5 7.5 7.5 7.5 13.0 -
Масса прибора в собранном виде, кг 275 275 275 275 425 10
Диаметр исследуемых скважин, мм 132÷260 143÷260 143÷260 190÷300 132÷260 -
Продолжительность непрерывной работы, ч 10 10 10 10 48 (деж.) 10 (изм.) -
Постоянное магнитное поле, Гс ≈140 ≈140 ≈140 ≈165 ≈140 ≈280
Радиочастотное поле, Гс 1.2 1.2 1.2 1.2 1.2 2.5
Частота, кГц ≈600 ≈600 ≈600 ≈700 ≈600 ≈1200
Градиент в зоне исследования, Гс/см 10 10 10 10 10 1,10,20
Минимальное время раздвижки Te, мс 0.8 0.8 0.8 0.7 0.8 0.3
Количество эх до 1000 до 1000 до 1000 до 1000 до 1000 до 8000
Скорость каротажа, м/час 100 100 100 100 100 -
Диапазон измерения амплитуды сигнала, % пористости 0÷100 0÷100 0÷100 0÷100 0÷100 0÷100
Погрешность измерения пористости (3 накопления), % пористости 1 1 1 3 (6 накоп-лений) 1 0.1 (10 накоп-лений)
Диапазон измерения времени поперечной релаксации Т2, мс 1÷3000 1÷3000 1÷3000 1÷3000 1÷3000 0.25÷3000
Вертикальное разрешение, мм 620 620 620 620 620 620
Диаметр зоны исследования, мм 340(240) 340(280) 340(280) глубин-ность 50 340(240) Керн  (Ø =30 мм, h=35мм)
Толщина зоны исследования, мм ≈1 ≈1 ≈1 ≈1 ≈1
Сопротивление бурового раствора, Ом м >0.04 >0.04 >0.04 >0.01 >0.07 -

Особенности и преимущества аппаратуры ЯМТК:

В основе технологии ЯМТК лежит защищённый патентом Российской Федерации способ регистрации ядерно-магнитного резонанса (ЯМР) в скважине, позволивший существенно поднять качество измерений. Кроме РФ аппаратура запатентована в ряде зарубежных государств (США, Норвегия, Великобритания, Канада, Мексика, Германия).

Заложенные технические решения позволяют проводить работу в скважинах от 137мм до 315мм Верхняя граница диапазона может быть расширена до 500 мм с применением специальных технических средств.

Применяемые материалы магнитов, рабочий диапазон температур для которых составляет от минус 50 до плюс 150 градусов Цельсия, позволяют производить транспортировку и подготовку аппаратуры практически в любых температурных условиях и проводить каротаж в широком диапазоне температур.

Возможность проведения каротажа в солёных растворах позволяет обойтись без замены бурового раствора и тем самым существенно сократить время, необходимое для проведения работ.

Широкий диапазон применения. В настоящий момент выпускается аппаратура трех различных типов: для работ на кабеле и на трубах в скважинах различного диаметра
