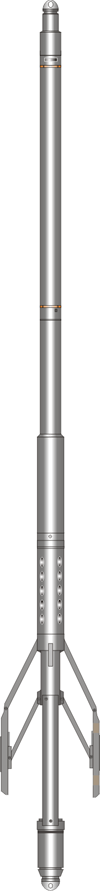

Прибор микрометодов и бокового микрокаротажа МК+БМК

Шифр прибора для заказа: МК+БМК-К-90-Tmax/Pmax

Предназначен для измерения кажущегося удельного электрического сопротивления (ρк) горных пород, пересеченных скважиной, методами микрокаротажа (МК) и бокового микрокаротажа (БМК)  с одновременным измерением диаметра скважины двумя независимыми рычагами прижимного устройства.

Применяется в открытом стволе нефтегазовых скважин, заполненных водной промывочной жидкостью.

Решаемые задачи:
выделение коллекторов в разрезе нефтегазовых скважин;
оценка удельного электрического сопротивления прискважинной зоны пластов.

Измерительные зонды МК, БМК размещены на двух башмаках, прижимаемых к стенке скважины управляемой рычажной системой. На башмаке  МК  расположены градиент-микрозонд А0.025М0.025N и потенциал-микрозонд А0.05М. Измерительный зонд БМК трехэлектродный. Фокусировка тока зонда БМК осуществляется автоматическим  регулированием потенциалов электродов зонда.



 Измеряемые параметры Диапазон Погрешность
Кажущееся сопротивления градиент- и
потенциал-микрозондов (ρк)		 от 0.1 до 50 Ом·м
при отношении ρк/ρс
не более 500		 ±(5+7.5 Ом×м/ρк) %
Кажущееся сопротивление зонда БМК ρк от 0.5 до 800 Ом·м
при отношении ρк/ρс
не более 1500		 ±(5+40 Ом×м/ρк) %
Диаметр скважины (dc) 150÷400 мм ±5%

 Общие технические данные
Общая длина прибора, мм 3950 не более
Диаметр прибора, мм 90 не более
Общая масса прибора, кг 85 не более
Управление приводом многократное,
по команде с поверхности
Время раскрытия (закрытия) рычагов, мин 3 не более
Диаметр исследуемых скважин, мм от 110 до 350
Скорость каротажа, м/ч до 1000
Комбинируемость концевой
Положение в скважине Прижимается
измерительными
башмаками  к стенке
скважины
